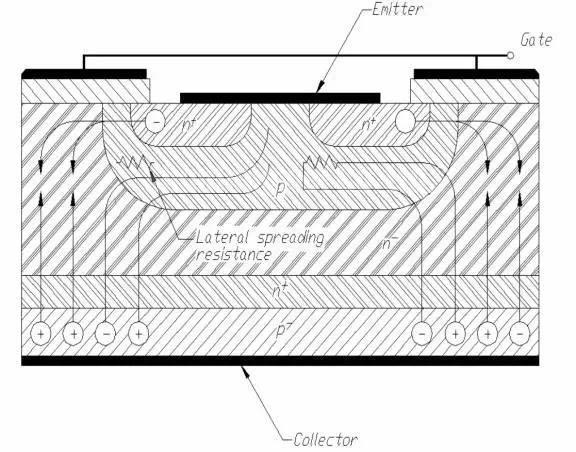

IXYS（艾赛斯）IGBT是工业领域主流的电压控制型功率半导体器件，整合了MOS管驱动简易、功耗低和双极型晶体管大电流、高耐压的核心优势，广泛适配变频器、UPS不间断电源、光伏逆变器、伺服驱动、电焊机等大功率电能变换设备。该器件包含集电极（C）、栅极（G）、发射极（E）三个核心引脚，依靠栅极电压信号即可控制主回路通断。IXYS IGBT对静电、驱动波形、散热环境、工作工况要求高，使用操作不规范极易出现炸管、过热烧毁、误导通等故障。本文结合实操规范，详细讲解完整使用流程，附带图文适配说明，可直接用于设计调试与学习参考。
一、使用前准备工作
正式焊接、装机前的准备工作是保障器件稳定工作的基础，核心包含选型核对、静电防护、物料准备三项内容。
第一，器件选型核对。需结合设备最高工作电压、额定工作电流、开关频率匹配对应IXYS IGBT型号，工况参数需预留30%左右安全余量，实际工作电压、电流不得超过器件额定值的70%。同时查阅手册，确认栅极阈值电压、最大栅极耐压、最高结温等核心参数，区分单管封装与功率模块封装，大功率工业设备优先选用IXYS功率模块。
第二，全程防静电处理。IGBT栅极氧化层极薄，静电击穿不可逆。操作时必须佩戴接地防静电手环，保持工作台、电烙铁可靠接地；器件全程存放于防静电袋，禁止徒手直接触碰栅极引脚。未接入电路的闲置IGBT，需用导线短接栅极与发射极，杜绝静电积累击穿栅极。
第三，配套物料准备。提前准备绝缘紧固工具、导热硅脂、散热散热器、适配栅极驱动电阻、18V稳压二极管、隔离驱动电源、示波器、电流采样模块等配套器材，保障安装调试顺利进行。
散热系统是IGBT稳定运行的核心，器件工作时的开关损耗、导通损耗会持续产生热量，散热不良会导致结温超标、器件老化甚至热击穿。安装时，首先清洁IGBT基板与散热器接触面，去除灰尘、油污，保证接触面平整光滑。随后在基板表面均匀涂抹一层薄而均匀的导热硅脂，硅脂厚度控制在0.05mm左右，过厚会增大热阻，过薄会出现散热空隙，影响导热效果。
将IGBT平稳贴合在散热器中心位置，对照手册标准扭矩对角拧紧固定螺丝，保证受力均匀，避免基板变形、接触不良。若设备需要电气隔离，可在器件与散热器之间加装耐高温绝缘垫片。大功率工况下，需搭配风冷风扇或水冷散热器，严格控制器件结温，工作结温不得超过150℃，杜绝长期高温运行。
IXYS IGBT为N沟道电压驱动型器件，导通与关断依赖栅射极电压（VGE），驱动电路的合理性直接决定器件使用寿命和设备稳定性。行业标准驱动参数为：开通正压+15V，关断负压-5V，负压关断可有效抑制空间干扰、地线噪声导致的器件误导通，避免上下桥臂直通短路。
栅极需串联限流驱动电阻Rg，常规取值10~100Ω，电阻需紧贴IGBT栅极引脚布置，缩短走线距离。Rg阻值可按需调节：阻值偏大，开关速度放缓，EMI电磁干扰更小；阻值偏小，开关速度更快，但关断电压尖峰显著增大，易击穿器件。同时在栅极与发射极之间并联18V稳压二极管，钳位栅极电压，防止过压损坏栅极氧化层。
电路布线需严格分区，功率主回路走线做到短、粗、直，最大限度降低线路寄生电感，抑制开关瞬间的电压尖峰。栅极驱动信号线独立布线，单独铺设驱动地线，严禁与主功率大电流地线共用线路，避免大电流噪声耦合至栅极，引发误导通炸管故障。此外，驱动芯片电源引脚需就近布置去耦电容，稳定驱动电源电压。
IXYS IGBT短路耐受能力极差，短路耐受时间仅数微秒，无保护电路极易瞬间烧毁，必须配置三类核心保护电路。
一是过流与短路保护。在主回路增设高精度电流采样模块，实时监测工作电流，一旦出现过载、短路故障，控制系统需在微秒级栅极驱动信号，禁止大电流下强行关断IGBT，杜绝高压尖峰击穿器件。
二是电压尖峰抑制保护。针对电机、电感等感性负载，关断瞬间会产生超高反向电压尖峰，超出器件额定耐压会直接击穿IGBT。可通过增设RC吸收回路、并联超快恢复续流二极管的方式，吸收尖峰电压，将集电极电压稳定在额定范围内。
三是过热保护。IXYS功率模块内置NTC热敏电阻，外接温度检测电路，实时采集器件温度，当温度接近阈值时，设备自动降功率，温度超标时立即停机保护，避免热损坏。
五、分步上电调试规范
调试需遵循“先低压后高压、先空载后负载"的原则，严禁直接高压满载上电。第一步，断电状态全线排查，核对C、E主回路接线、G极驱动接线，确认无短路、错接、虚焊，检查栅极电阻、稳压二极管焊接无误。第二步，低压空载测试，单独给驱动电路供电，借助示波器观测栅极开通、关断波形，确保波形平整无振荡、无畸变。第三步，逐级加载测试，空载波形正常后，缓慢提升主回路电压，从轻载、半载到满载逐步测试，实时监测工作电流、电压尖峰和器件温度，出现异常发热、波形畸变立即断电排查。第四步，长期运行巡检，设备工作期间定期检查散热器温度、螺丝紧固状态，排查异响、焦味等异常情况。
六、使用禁止事项与故障排查
使用过程中严禁四类违规操作：一是严禁栅极悬空，悬空栅极易受静电、电磁干扰引发误导通；二是严禁超压、超额定电流运行；三是严禁超出器件安全工作区切换通断状态；四是严禁散热失效、硅脂干涸后带病运行。
常见故障快速排查：器件无法导通，多为驱动电源故障、栅极电阻开路、驱动波形异常；频繁炸管，优先排查无负压关断、主回路杂散电感过大、上下桥直通、保护响应滞后；器件漏电流增大，为高温老化导致，需直接更换器件。
七、总结
IXYS IGBT的规范使用核心在于防静电防护、标准栅极驱动、高效散热系统、保护电路、循序渐进调试。所有工况必须严格遵循器件手册额定参数，重点把控栅极波形质量、开关电压尖峰、器件工作温度三大核心指标，规避布线、安装、调试中的常见误区，可降低器件故障率，保障功率设备长期稳定、可靠运行。
